Notre cœur de métier depuis plus de 65 ans réside dans la conception, la réalisation et la mise au point des outillages de profilage. L’entreprise JIDET est aujourd’hui dotée de moyens très spécifiques et très efficaces pour vous proposer des trains de galets en acier traité de très haute qualité à des prix compétitifs. Notre service usinage est aussi parfaitement capable de reproduire et d’usiner vos galets de profilage en sous-traitance, même si vous n’avez pas les plans. Le cycle de production d’un ensemble de galets à profilage est le suivant :
1 – Conception de rail à galet
- Analyse du profilé avec le client, tolérances, qualité attendue, optimisation de la forme,

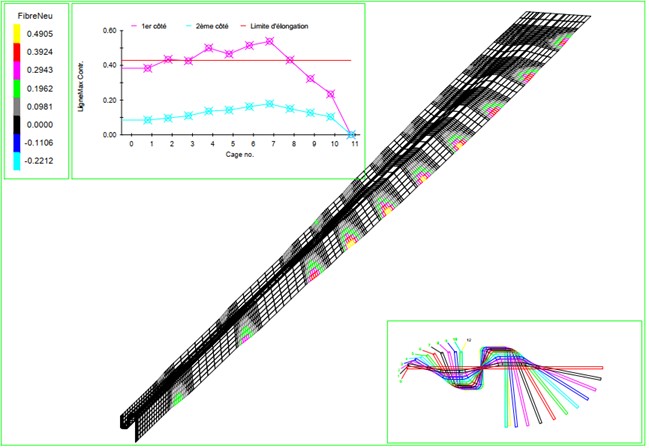

- CAO de la fleur de profilage et du nombre d’opérations, contrôle des allongements entre 2 opérations, anticipation des détentes élastiques, détermination du développé matière avec l’aide de 2 Licences COPRA RF + AUTOCAD,

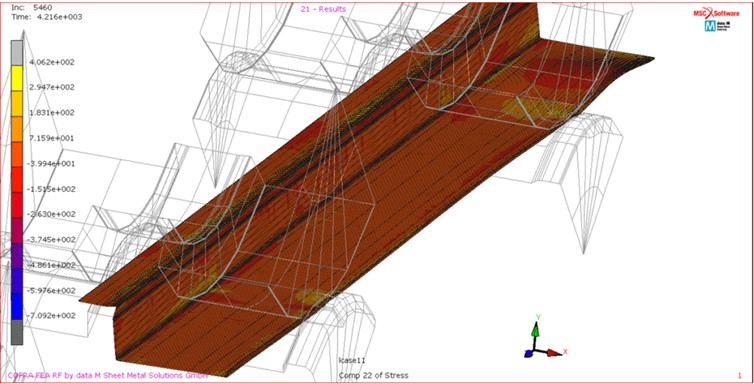

- Simulation par Eléments Finis (FEA) du passage de la tôle dans les galets de profilage afin d’analyser et de corriger les éventuels défauts d’amincissements dans les rayons, de flash, d’ondulations, de rectitude (vrille), d’évasements d’entrée/sortie (tulipage), déformations autour des pré-poinçonnages, détente (springback) à la coupe…
2 – Fabrication de galet de profilage

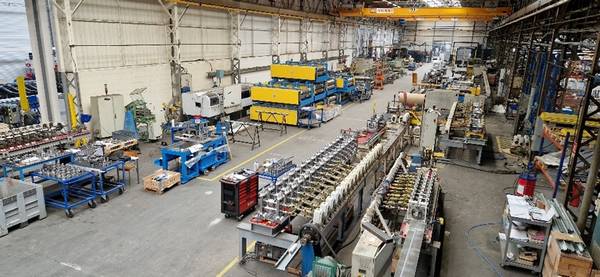

Notre parc machine est spécialement orienté pour l’usinage de galets jusqu’à Ø400mm en acier Z200C13 ou Z160 traité à 58/60Hrc ou en acier prétraité + chromage dur ou nitruration gazeuse ou même des galets en AMPCO. Nous prêtons une attention toute particulière à la qualité d’usinage à ±0.02mm qui est stratégique pour l’obtention d’un profil précis. Nos moyens d’usinage :
- 10 Tours à commande numérique dont 2 équipés de projecteurs de profils numériques
- 5 Rectifieuses, planes et cylindriques
- 2 Fours de trempe et de revenu, capacité 1T
- 1 Brocheuse + 1 Marqueuse à percussions
3 – Mise au point

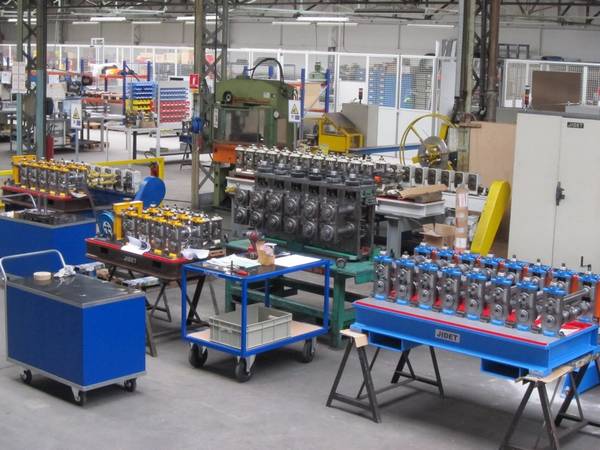

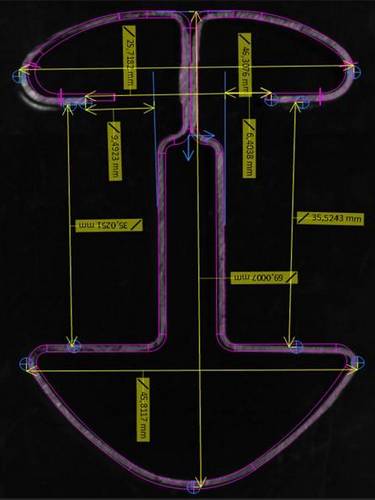

Notre équipe de 10 monteurs / outilleurs expérimentés effectuent le montage, l’alignement et le réglage de l’outillage au bon passage matière avec la plus grande rigueur. Les outillages sont alors mis au point sur une de nos 10 profileuses d’essais dans le hall dédié de 1500m². Un projecteur de profil numérique permet de contrôler le profilé et d’échanger avec le client jusqu’à obtenir la qualité requise.
